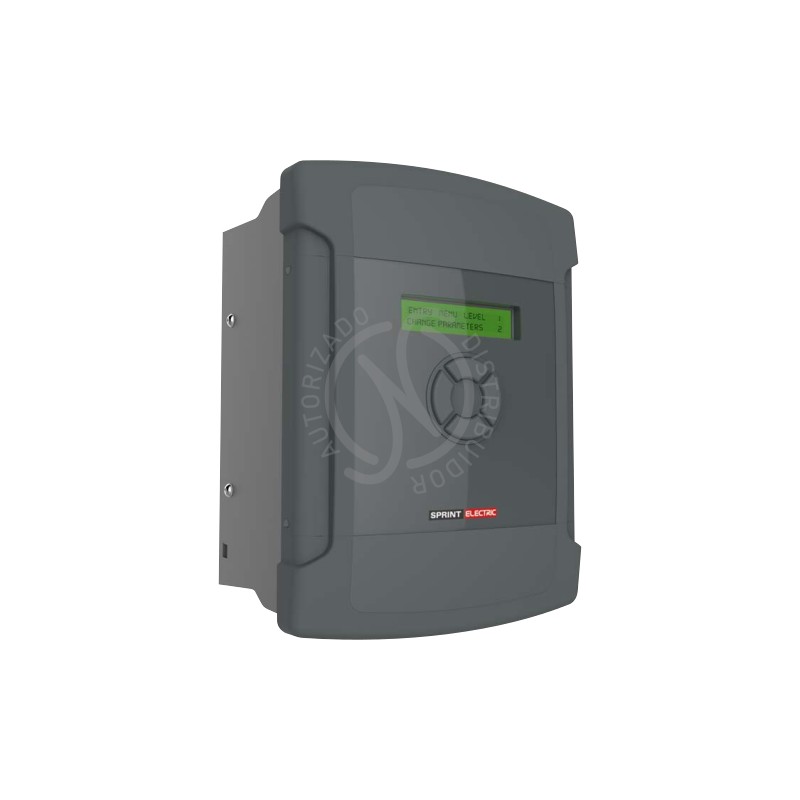

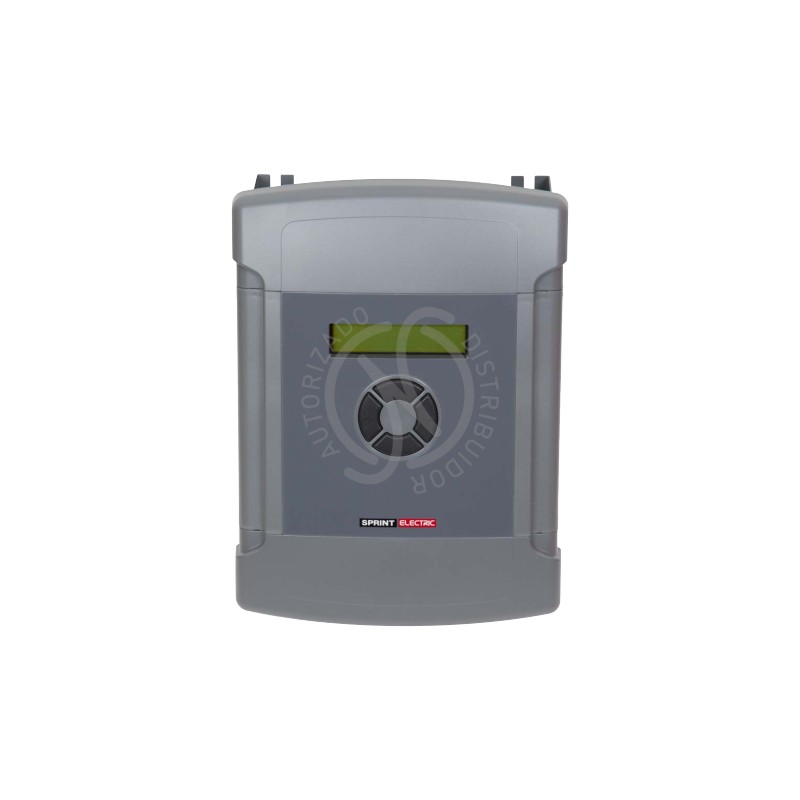

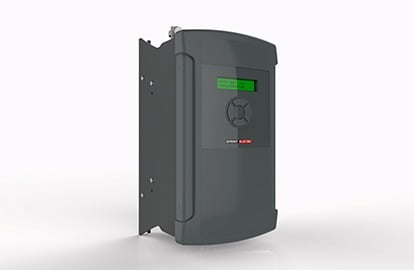

Name: PLX50 - Convertidor CC Digital - 50kW/123A
Brand: Sprint Electric
SKU: 12382502
Availability: InStock

Tome el control de las aplicaciones de control de motores más exigentes.

Con los modelos de 2 cuadrantes y 4 cuadrantes, puede usar el PL/X para controlar motores de CC de hasta 2250 amperes.

Compacto y versátil

El PL/X ofrece la mejor densidad de potencia de cualquier variador de CC comparable del mercado. Disponible en versiones de 2Q (unidireccional) y 4Q (totalmente regenerativo), la gama incluye 5 tamaños de chasis compactos con modelos con una corriente de salida de 12 A a 2250 A. El PL/X ofrece un rango de tensión de entrada extremadamente versátil, de 12 V a 500 V CA de serie. Hay opciones disponibles para entradas de 600 V y 690 V CA.

Totalmente configurable y fácil de controlar

Todos los modelos incluyen una pantalla alfanumérica retroiluminada de 40 caracteres que facilita la navegación rápida a través de una amplia gama de funciones de software. El PL/X está equipado de serie con 17 entradas digitales y 8 entradas analógicas, con 7 salidas digitales y 4 salidas analógicas.

El PL/X es totalmente configurable por el usuario y viene equipado, de serie, con un completo conjunto de bloques de aplicaciones. Las macros de bobinado central, la orientación del husillo y un campo totalmente controlable le permiten controlar motores de CC en una amplia gama de aplicaciones industriales. El PL/X también incluye PL Pilot+, un paquete de software de configuración y monitoreo basado en Windows.

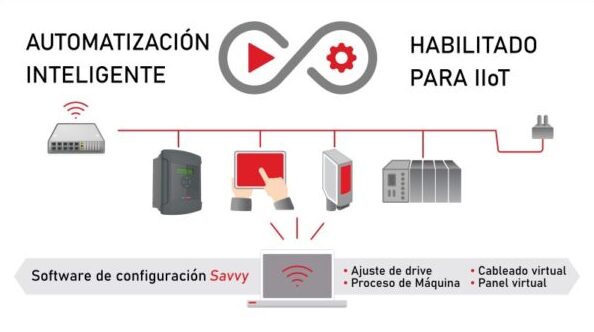

Potente Ethernet

El PL/X puede equiparse completamente para el Internet Industrial de las Cosas (IIOT). Todos los modelos PL/X están disponibles con drive.deb integrado. La tecnología de control distribuido drive.web utiliza Ethernet y potentes herramientas gráficas para proporcionar un control “para a par” programable (PPC) robusto para unidades y sistemas. Las opciones para sistemas de bus de campo incluyen Ethernet, Profibus, CANbus, Modbus, DeviceNet y muchas más.

ESPECIFICACIONES

CONFIGURACIÓN DE ENERGÍA

– PLX Regenerativo de cuatro cuadrantes
– PL No regenerativo de dos cuadrantes
– Suministro de campo variable totalmente controlado

VOLTAJE DE INDUCIDO

– V armadura = Vca x 1,2

CLASIFICACIONES DE CORRIENTE DE INDUCIDO (ACC)

– 12, 24, 36, 51, 72, 99, 123, 155, 205, 270, 330, 430, 530, 630, 650, 750, 850, 950, 1050*, 1250, 1450, 1650, 1850, 2050, 2250*
– Sobrecarga del 150 % durante 25 segundos
*Sin sobrecarga

CORRIENTE DE CAMPO

– 8 A (calibres de 12 a 123 A)
– 16 A (calibres de 155 a 330 A)
– 32 A (calibres de 430 a 630 A)
– 64 A (calibres de 1250 a 2250 A)

VOLTAJE DE CAMPO

– Vcc Campo = 0 a 0,9 x Voltaje de suministro de CA auxiliar

VOLTAJE DE SUMINISTRO DE CA (VCA)

Principal 3 fases 50-60 Hz:
– 12 a 500 V CA +/- 10 % para potencia de armadura
– Opciones de 600/690 VCA para 650 A – 2250 A
Auxiliar 3 fases 50-60 Hz:
– 100 a 500 V CA +/- 10 % para potencia de campo
– Opciones de 600/690 VCA para 650 A – 2250 A
Control 1 fase 50-60 Hz:
– 110 a 240 V CA +/- 10 % para potencia de control

PROTECCIÓN

– Redes de dispositivos entre líneas
– MOV de alta energía
– Sobrecorriente instantánea
– Falla de campo y sobrecorriente
– Sobretemperatura del motor
– Sobretemperatura de la pila de tiristores
– Pérdida de fase de la red eléctrica
– Pérdida de sincronización de la red eléctrica
– Sobretensiones de armadura
– Falla de retroalimentación de velocidad
– Protección contra bloqueo
– Lógica de parada
– Falla del ‘disparador’ del tiristor – Cortocircuito de salida digital

ENTRADAS/SALIDAS

ENTRADAS ANALÓGICAS

– 8 en total (resolución 2,5 mV + signo)
– Todas configurables
– Todas tienen umbrales programables y 4 rangos de voltaje
– +/- 5/10/20/30 V
– Todas las entradas están protegidas contra sobretensión y también se pueden utilizar como entradas digitales

SALIDAS ANALÓGICAS

– 4 en total (resolución 2,5 mV + signo)
– 1 salida de corriente de armadura – 3 configurables
– Todas las salidas están protegidas contra cortocircuitos

ENTRADAS DIGITALES

– 17 en total
– Todas configurables

SALIDAS DIGITALES

– 7 en total (lógica de 24 V, 350 mA en total)
– Protegidas contra cortocircuitos
– Protegidas contra sobretemperatura y sobretensión
– Todas configurable

FUNCIONES DE SOFTWARE ESTÁNDAR

– Conjunto completo de macros de bobinado central
– Simulador de potenciómetro motorizado con memoria
– 2x PID (de libre uso)
– 2x sumadores (de libre uso)
– 2x filtros (de libre uso)
– Temporizador de retardo
– Perfilado de corriente
– Orientación del husillo
– Funciones de avance lento/retroceso
– Intercambio de motor dual
– Latch
– Rampa lineal o en S
– Toma de holgura
– Contador de lotes
– Control de tiro
– Bucle de corriente de autoajuste automático
– 3 configuraciones de accionamiento programables por el usuario

ESTADO DE ALARMA

– Primer fallo detectado y mostrado automáticamente.
– Fallo guardado automáticamente al apagar.

MONITORIZACIÓN

– Todos los voltajes de entrada analógicos
– Todos los estados de entrada digitales
– Todos los voltajes de salida analógicos
– Todos los estados de salida digitales
– Voltaje del tacogenerador
– Corriente de armadura del motor (amperios)
– Corriente de campo del motor (amperios)
– Voltios de armadura del motor
– Potencia de salida
– Voltios de suministro de CA

CONFIGURACIONES DE CAMPO

– Corriente fija
– Voltaje fijo
– Debilitamiento de campo
– Extinción retardada – Valor de campo en espera – Economía de campo

AMBIENTE

– Temperatura ambiente de funcionamiento
– 0-40 ̊C (2050A 2250A 35°C) – Almacenamiento de 25 a +55 ̊C

PRECISIÓN EN ESTADO ESTACIONARIO

– 0,01 % Retroalimentación con encoder con referencia digital.
– 0,1 % Retroalimentación con tacogenerador analógico.
– 2 % Retroalimentación con voltaje de armadura.
– 0,01 % Retroalimentación con encoder + tacómetro, encoder + AVF o solo encoder.
– Frecuencia máxima del encoder: 100 KHz, tipo colector abierto.

ESTÁNDARES

Marcado CE según EN50178
– (directiva de baja tensión)
EN50082-2:1995
– Inmunidad en entornos industriales
EN50082-1:1997
– Inmunidad en entornos residenciales, comerciales e industria ligera
EN50081-2:1993
– Emisiones en entornos industriales (EN55011 Clase A)
EN50081-1:1992
– Emisiones en entornos industriales (EN55022 Clase B)
– Homologado por UL y cUL de 12 a 630 A – pendiente de UL y cUL de 650 a 2250 A

RETROALIMENTACIÓN DE VELOCIDAD

Tacómetro analógico
Encoder
Voltaje de armadura
Encoder+ Voltios de armadura
Encoder + Analógico

COMUNICACIONES

RS232 como estándar
Profibus disponible
DeviceNet disponible
CC-link disponible
EtherNet/IP disponible
Modbus disponible
CANopen disponible
drive.web Ethernet disponible

Hoja de datos: 3179-SPR-Three-Phase-Catalogue-Update-2017-PLX-FIN7-Digi
Manual de Instalación y Operación: Sprint-Electric-Manual-PLX-HG105281EN00

Mostrar Más Mostrar Menos

Peso	8 kg
Dimensiones	26.6 × 21.6 × 17.5 cm
Potencia (kW)	50kW
Corriente Nominal (A)	123A
Tensión de Alimentación (Vca)	12-500VCA 50/60Hz
